Normwagen volgens DIN standaard

Dé normwagen volgens DIN, verkrijgbaar in drie groottes:

  • 120 liter
  • 200 liter
  • 300 liter

120 liter

De kleinste normwagen volgens DIN.
Voorzien van aangepast hefbeslag.

Uitvoering Maatvoeringen (L x B x H) Wielen Artikelcode
Volgens DIN 600 x 625 x 595 mm. 125 mm. 100093
Met handvat 650 x 625 x 608 mm. 150 mm. 490050

120 liter normwagen

200 liter

De meest gebruikte variant.

Uitvoering Maatvoeringen (L x B x H) Artikelcode
Standaard 760 x 720 x 700 mm. 490100
Elektrolytisch gepolijst 760 x 720 x 700 mm. 490101
Geluidsarm 760 x 720 x 700 mm. 100034

200 liter normwagen

300 liter

De grootste normwagen volgens DIN.

Uitvoering Maatvoeringen (L x B x H) Artikelcode
Standaard 760 x 720 x 950 mm. 490110
Elektrolytisch gepolijst 760 x 720 x 950 mm. 490111
Geluidsarm 760 x 720 x 950 mm. 100039

300 liter normwagen

Materiaal

Normwagen gemaakt van 2 mm. dik RVS plaatmateriaal met een 3 mm. verstevigingsplaat in de bodem (5 mm totaal) voor een robuust en duurzaam product. De bodem is diepgetrokken waardoor er geen lasnaden zijn en u ronde schone hoeken hebt.
De stootrand is geheel afgelast en de ronde hoeken zijn opgevuld met RVS stafmateriaal wat indeuken voorkomt.

Aan de zijkanten van de normwagens is een hefbeslag aangebracht voor gebruik in combinatie met (hef)kantelaars. Ook het hefbeslag is volgens de DIN norm.

Er wordt gebruik gemaakt van slijtvaste kunststof wielen. Standaard wit maar ook in andere kleuren verkrijgbaar (groen / blauw / rood).

Uitvoeringen

  • Standaard

Meest kostengunstig

  • Elektrolytisch gepolijst

Nog gladder oppervlak wat zorgt voor minimale aanhechting van uw product en een eenvoudige reiniging na gebruik.

  • Geluidsarm

Normwagen voorzien van een vibratiearme versterkingsplaat en geluidsarme wielen.

Meer normwagens

Naast de standaard normwagens bieden we meer mogelijkheden. Allen volgens de DIN norm.

Kunststof Geperforeerd Met uitloop
geperforeerde normwagen

Accesoires

Om het gebruiksgemak te vergroten bieden we verschillende accesoires.

Duwbeugel  Deksels Reinigingsframe
  • Duwbeugels – Voor ergonomisch transport
  • Deksels – Kunststof / RVS / Folie

Kunststof normwagen

Kunststof normwagen

Kunststof normwagen volgens DIN 9797-200 van 3-laags polyethyleen met een inhoud van 200 liter.
Voorzien van een ergonomisch gevormde handgreep voor gemakkelijke verplaatsing. De gebogen uitloop zorgt ervoor dat het in de juiste richting uitvloeit. Geschikt voor temperaturen van -20°C tot + 55°C.

Gewichtsbesparing

De kunststof normwagens hebben een gewicht van 22 kg wat ze significant lichter maakt dan de rvs normwagens welke 40 kg wegen. Dit komt het gebruiksgemak ten goede en is tevens een voordeel wanneer de normwagens manueel of met een reinigingsframe worden gekanteld.

Geluidsreductie

Een kunststof normwagen is duidelijk stiller dan de rvs modellen. Geluidsreductie wordt behaald door de 3-laags opgebouwde bak uit polyethyleen in combinatie met de nylon wielen welke voorzien zijn van polyethyleen loopvlak.

Hefbeslag

Voorzien van rvs hefbeslag voor opname in een standaard normwagen hefkantelaar of kantelaar. Maatvoeringen zijn volgens DIN waardoor ze 1 op 1 uitwisselbaar zijn met rvs normwagens.

Mogelijkheden

Kleuren

Verkrijgbaar in de kleuren: Blauw / Rood / Wit / Groen / Geel / Oranje

Normwagen kleuren

Afmetingen

Kleur Afmetingen (L x B x H) Artikelcode
Rood 820 x 720 x 700 mm 9131653
Oranje 820 x 720 x 700 mm 9131654
Wit 820 x 720 x 700 mm 9131655
Blauw 820 x 720 x 700 mm 9131656
Geel 820 x 720 x 700 mm 9131657
Groen 820 x 720 x 700 mm 9131658

Opties kunststof normwagen

Deksels

kunststof normwagen deksel

Witte deksels voor de kunststof normwagens. De vallen over de bak heen.
Vervaardigd uit PE

Gewicht Afmetingen (L x B) Artikelcode
2,4 kg 755 x 700 mm 9131660
Bedrukking

Kunststof normwagen bedrukt

Bedrukking naar klantwens

Detecteerbaar

Wij kunnen de normwagens tevens in metaaldragend kunststof leveren. Dit zodat wanneer er een stuk kunststof uit zou breken dit opgemerkt wordt door de metaaldetectoren. Mogelijke kleuren van deze variant zijn: Donkerblauw / Grijs.

Meer normwagens

RVS RVS met uitloop RVS geperforeerd

RVS normwagens
Geslepen of elektrolytisch gepolijst
120, 200 of 300 liter

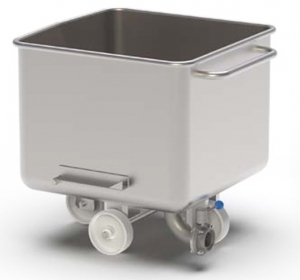

RVS normwagens met uitloop
Voorzien van een lekzeef en uitloop met afsluiter
200 of 300 liter

RVS normwagens geperforeerd
200 of 300 liter

normwagen met lekzeef

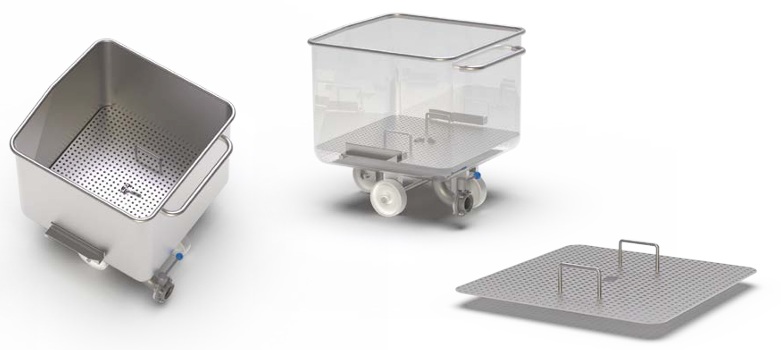

RVS normwagen volgens DIN 9797 welke is voorzien van een uitneembare lekzeef met een doorlaat van 5 mm.
De lekzeef is geplaatst op een verhoging en voorzien van een sluiting. De normwagen met lekzeef is standaard voorzien van een uitloop DN 40 met vlinderafsluiter onder 90°. Het geheel wordt afgedicht met een silicone afdichting.

normwagen uitloop

Materiaal

Gemaakt van 2 mm. dik RVS plaatmateriaal met een 5 mm. dikke bodem voor een extra robuust en duurzaam product. De bodem is diepgetrokken waardoor er geen lasnaden zijn en u ronde schone hoeken hebt.
De stootrand is geheel afgelast en de ronde hoeken zijn opgevuld met RVS stafmateriaal wat indeuken voorkomt.

Het materiaal is elektrolytisch gepolijst wat de volgende voordelen bied:
– optimale hygiëne in uw productieomgeving
– snel en gemakkelijk te legen door minimale aanhechting van uw product
– eenvoudiger te reinigen (besparing tot 60% op water en chemie)

Er wordt gebruik gemaakt van slijtvaste polyamide wielen.

Afmetingen

Inhoud Maatvoeringen (L x B x H) Artikelcode
200 liter 760 x 720 x 700 mm 100032
300 liter 760 x 720 x 950 mm.  100037

Configuraties

  • Normwagen met lekzeef
  • Normwagen met uitloop
  • Normwagen met lekzeef en uitloop

Bekijk ook:

Normwagen accessoires
RVS Normwagens
RVS Normwagens geperforeerd
Kunststof normwagens

normwagen geperforeerd

RVS normwagen volgens DIN 9797.
Alle zijden en de bodem voorzien van een 10 mm gatenpatroon, 20 mm hart op hart.

Materiaal

Gemaakt van 2 mm. dik RVS plaatmateriaal met een 5 mm. dikke bodem voor een extra robuust en duurzaam product. De bodem is diepgetrokken waardoor er geen lasnaden zijn en u ronde schone hoeken hebt.
De stootrand is geheel afgelast en de ronde hoeken zijn opgevuld met RVS stafmateriaal wat indeuken voorkomt.

Het materiaal is elektrolytisch gepolijst wat de volgende voordelen bied:
– optimale hygiëne in uw productieomgeving
– snel en gemakkelijk te legen door minimale aanhechting van uw product
– eenvoudiger te reinigen (besparing tot 60% op water en chemie)

Er wordt gebruik gemaakt van slijtvaste polyamide wielen.

Afmetingen

Inhoud Maatvoeringen (L x B x H) Artikelcode
200 liter 760 x 720 x 700 mm 100033
300 liter 760 x 720 x 950 mm.  100038

Bekijk ook:

Normwagen accessoires
RVS Normwagens
RVS Normwagens met lekzeef
Kunststof normwagens

Wij bieden een breed pakket aan normwagen accessoires voor optimaal gebruik van uw normwagens volgens DIN norm:

Normwagen duwbeugel

normwagen duwbeugel

Afneembare duwbeugel voor gemakkelijke verplaatsing van uw normwagens. Doordat de duwbeugel een hoek van 45 graden heeft kunt u rechtop lopen wat ergonomisch een pluspunt is. Geschikt voor 200 en 300 liter normwagens.

Uitvoering Artikelcode
200/300 liter normwagens 100048

Normwagen duw- en trekbeugel

Afneembaar duw- trekbeugel voor gemakkelijke verplaatsing van uw normwagens. De beugel wordt over het handvat geschoven en hierna vastgeklikt waardoor die voor zowel duwen als trekken geschikt is. Geschikt voor 200 en 300 liter normwagens.

Uitvoering Artikelcode
200/300 liter normwagens 490265

Meer normwagens

Allen volgens de DIN norm.

Standaard Geperforeerd Met uitloop
geperforeerde normwagen

Meer normwagen toebehoren

Om het gebruiksgemak te vergroten bieden we verschillende accessoires.

Deksels Reinigingsframe Uitlekframe
  • Deksels
  • Reinigingsframe voor het omkiepen van normwagens
  • Uitlekframe voor droging na reiniging

Normwagen kantelaar

normwagen kantelaar

Robuuste en krachtige normwagen kantelaar voor het gedoseerd of volledig legen van 200 of 300 liter normwagens. (Bij gebruik in combinatie met 300 liter normwagens word de kantelaar aangepast).

De kantelaar wordt bediend door middel van een drukknop met de functies heffen/zakken. Bij het loslaten van de knop staat de kantelaar stil in de op dat moment ingenomen positie (dodemans schakeling). De positie is hiermee traploos regelbaar zodat normwagens gedoseerd geleegd kunnen worden.

Uitvoeringen

De normwagen kantelaar is verkrijgbaar als:

  • Mobiele versie op een verrijdbaar onderstel
  • Mobiele versie op een verrijdbaar onderstel en voorzien van een accu

Standaard is de kantelaar voorzien van een trechter welke kiepen op een hoogte van 1.300 mm mogelijk maakt. Optioneel kunnen we de kantelaar ook van een aangepaste trechter voorzien.

  • 1.300 mm (standaard)
  • 1.200 mm.
  • 1.100 mm.

Materialen

Het onderstel, meenemer (vork) en omkasting is compleet uit RVS304 met een geslepen oppervlak. De aandrijving vindt plaats met een elektro hydraulische rvs cilinder.

Afmetingen
maatvoeringen kantelaar normwagen
Specificaties

Uitvoering Op netspanning Op accu
Draagvermogen 300 kg 300 kg
Kiephoogte 1300 mm. 1300 mm.
Heftijd 15 seconden 15 seconden
Aansluiting 3 x 400 V + N + PE / 50Hz 24 V
Motor 1,1 kW 2,2 kW
Stuurspanning 24 V 24V
Beschermingsklasse Motor : IP 55
Schakelkast: IP 64
Motor : IP 55
Schakelkast: IP 64
Artikelcode 111628 100131

Normwagens

RVS normwagens Kunststof normwagens
rvs kunststof

RVS normwagens

Verkrijgbaar in 200 of 300 liter variant.
Eventueel ook geperforeerd of met uitloop verkrijgbaar.

Kunststof normwagens

Normwagens uit kunststof met een inhoud van 200 liter.
Geluidsarm en lichtgewicht.

Alternatieve kantelaars

Normwagen hefkantelaar Kantelaar voor boxen
normwagen hefkantelaar boxen kantelaar

Normwagen hefkantelaar

Wanneer de normwagen niet alleen gekiept maar ook gelift moet worden kan een hefkantelaar toegepast worden. Verkrijgbaar van 1.050 tot 5.050 mm kiephoogte.

Boxen kantelaar

Geschikt voor boxen/containers met een grootte van maximaal 1200 x 1000 x 1000 mm.

Maatwerk

Naast de standaard mogelijkheden is maatwerk naar uw specifieke eisen en wensen ook mogelijk. Samen ontwikkelen we de optimale oplossing.

maatwerk

Normwagen hefkantelaar

normwagen hefkantelaar

Robuuste en krachtige hefkantelaar van RVS 304, voor het gedoseerd of geheel legen van 200 en 300 liter normwagens. Het aankoppelen van de normwagens kan of aan de linkerzijde of aan de rechterzijde (dient bij bestelling bepaald te worden).

De hefkantelaar wordt aansluitklaar toegeleverd met alle veiligheidsvoorzieningen. Inclusief verstelbare eindschakelaars voor de bovenste en onderste positie.

De hefkantelaar bedient men met een drukknop (24V). Het omlaag gaan heeft een “dodenmansbeveiliging” waardoor de knop voor omlaag ingedrukt dient te blijven. Naar boven gaat de machine automatisch na 1 druk op de knop. De kettingaandrijving is standaard voorzien van een breukbeveiliging met valrem voor optimale veiligheid. Gedurende het legingsproces wordt de normwagen automatisch gefixeerd.

LET OP: De hefkantelaar is niet geschikt voor het kiepen van vloeistoffen.

Materialen

De mast, meenemer (vork) en omkasting is compleet uit RVS304 met een geslepen oppervlak. Er wordt gebruik gemaakt van een Simplex rollenketting volgens ISO 606 uit speciaal kettingstaal.

Afmetingen

Kantelhoogte Artikelcode
Linkse uitvoering
Artikelcode
Rechtse uitvoering
1050 – 1550 mm. 100106 100107
1350 – 1850 mm. 125541 125547
1550 – 2050 mm. 100108 100109
2050 – 2550 mm. 100110 100111
2550 – 3050 mm. 100112 100113
3050 – 3550 mm. 100114 100115
3550 – 4050 mm. 100116 100117
4050 – 4550 mm. 100118 100119
4550 – 5050 mm. 100120 100121

Bij gebruik in combinatie met 300 liter normwagens dient de kantelhoogte 150 mm. verminderd te worden.

Technische specificaties

Draagvermogen 300 kg
Instelbereik per 100 mm.
Hefsnelheid 5 meter/minuut
Aansluiting 3 x 400 V + N + PE / 50Hz
Motor 0,75 kW
Stuurspanning 24V
Beschermingsklasse IP 65

Mobiel onderstel

normwagen hefkantelaar onderstel verrijdbaar

De hefkantelaar is ook verkrijgbaar met verrijdbaar onderstel.
Ideaal om de hefkantelaar flexibel in te zetten op meerdere locaties. Het onderstel is voorzien van twee stevige duwbeugels en staat op 2 bok- en 2 zwenkwielen.

Het onderstel verhoogt de totale hoogte van de hefkantelaar met 60 mm. Vereist is een bodemvrijheid van 160 mm bij de machine waarin gekanteld wordt.

Normwagens

RVS normwagens Kunststof normwagens
rvs kunststof

RVS normwagens

Verkrijgbaar in 200 of 300 liter variant.
Eventueel ook geperforeerd of met uitloop verkrijgbaar.

Kunststof normwagens

Normwagens uit kunststof met een inhoud van 200 liter.
Geluidsarm en lichtgewicht.

Alternatieve kantelaars

Normwagen kantelaar Normwagen kantelaar Kantelaar voor boxen
eurokratten hefkantelaar boxen kantelaar

Eurokratten hefkantelaar

Voor het legen van Eurokratten op een hoogte van 1.800 mm.

Normwagen kantelaar

Wanneer de normwagen niet gelift maar enkel gekanteld moet worden waardoor en op een hoogte van 1300 mm geleegd kan worden.

Boxen kantelaar

Geschikt voor boxen/containers met een grootte van maximaal 1200 x 1000 x 1000 mm.

Reinigingsframe normwagen

RVS Reinigingsframe als hulp voor het manueel reinigen van een 200 en 300 liter normwagen volgens DIN 9797.
Voorzien van twee polyamide wielen.

De normwagen wordt met het hefbeslag in het reinigingsframe gerold waarna deze manueel eenvoudig gekanteld kan worden. Door de hoek waarin de normwagen staat loopt het water er zelf uit.

Afmetingen Gewicht Artikelcode
710 x 1180 x 1730 mm. 18 kg 100047

Normwagens

  • 120 / 200 / 300 liter
  • RVS / Kunststof
  • Gesloten / Geperforeerd / Met lekzeef

Bekijk hier al onze normwagens en accessoires

rvs normwagen

Overslagtafel uit rvs materiaal voor het overkiepen van maximaal 250 kg product vanuit een container in een 200 liter normwagen.

De normwagen wordt in de vulpositie onder een trechter gezet. De positie is gewaarborgd door gebruik van een ketting waardoor de normwagen niet van zijn plek kan rollen.

Aan de vulzijde is de overslagtafel voorzien van een console voor een vaste verbinding met een kantelaar (bijv. de container kantelaar)

Varianten
Voor één of twee normwagens


Specificaties

Uitvoering 1 normwagen 2 normwagens
Afmetingen (BxDxH) 1005 x 886 x 1300 mm. 1731 x 886 x 1300 mm.
Vulhoogte 1050 mm. 1050 mm.
Onderhoogte 750 mm. 750 mm.
Artikelcode 107749 102265
